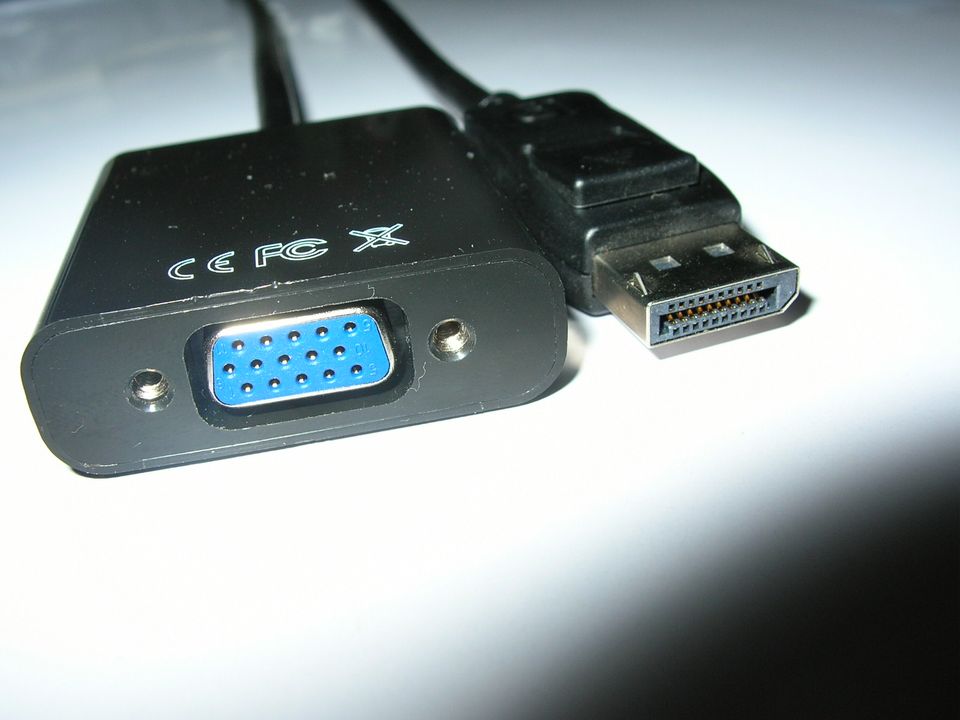

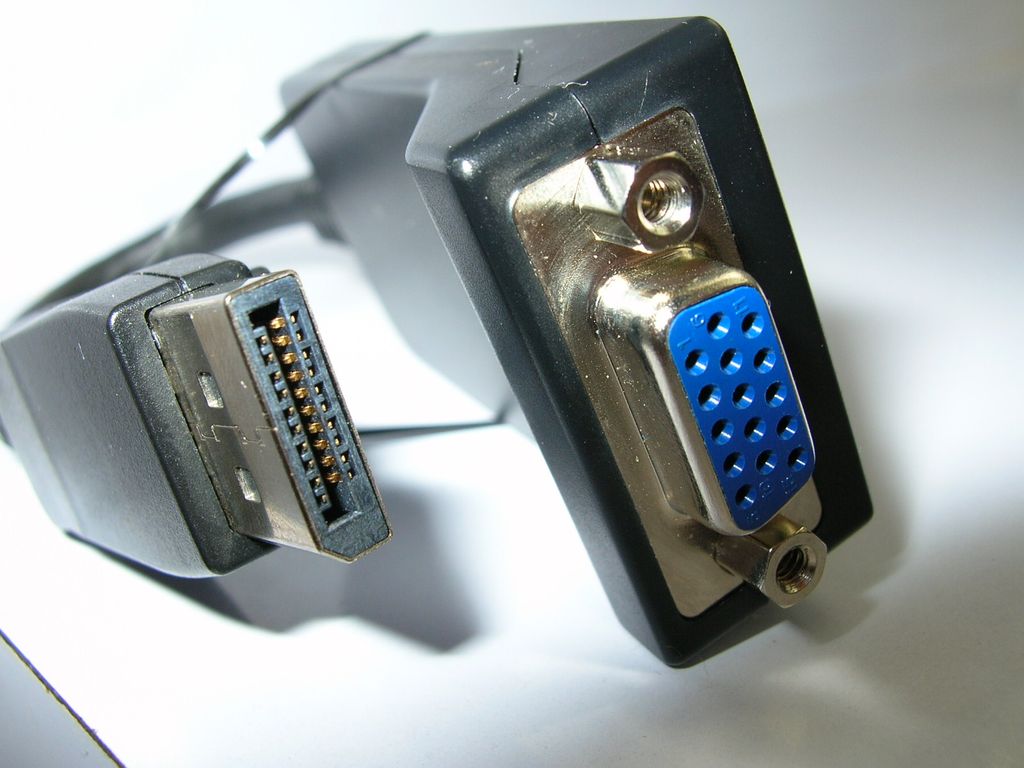

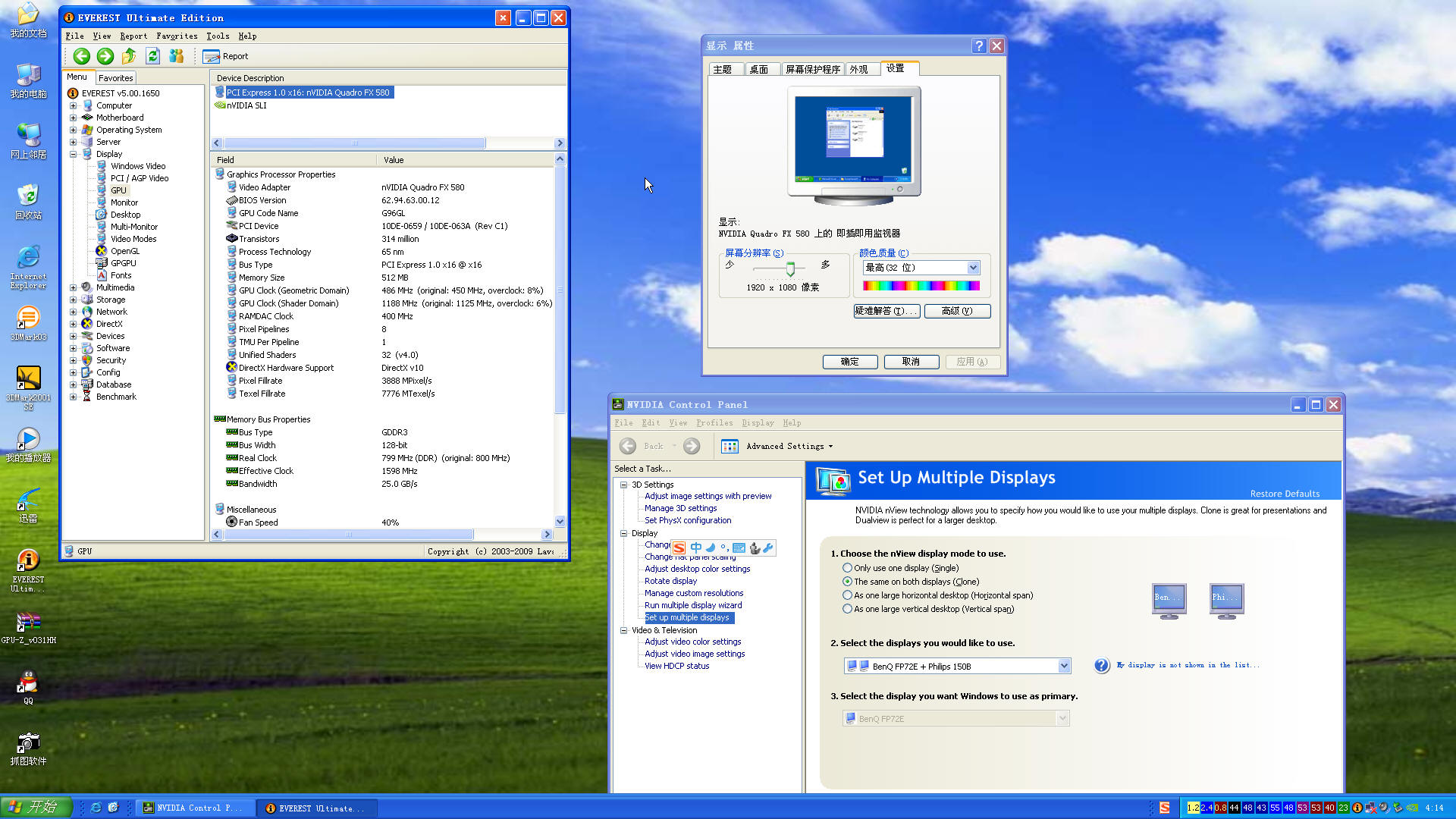

【Displayport to VGA Model:DPV101V：内部4条链，支援高分辨率1920*1080（1080P实测图），马口铁屏蔽装配，通过EMI电磁干扰测试；目前相当好的DP转VGA方案；长距离；兼容性高,DP转VGA支持AMD多屏显示Eyefinity三屏输出,唯一Eyfinity HD5000/6000系列 DP三屏显示输出测试通过，支持热插拔或重启后，仍然程序不掉，可以保存三屏拼接设置不会丢失】

{高亮系列--抛光镜面外壳-钢琴烤漆效果--更多高清美图}

{本方案与市面大多数单芯片转换器不同的是：独立MCU(微控制单元)+独立电平位移器+独立数模转换器；唯一通过CE认证产品，唯一过EMC电磁兼容，防EMI电磁干扰全方位测试}

{防EMI有什么用？简单例子：在DP线缆与显示设备接触时，没有过EMI的会爆出轻微火花，过EMI测试的就不会有火花出现}

此产品在DELL戴尔产品编号：RN699，图片链接：http://img.sg.dell.com/fileup/at.asp?fn=20095139273770622.jpg
此产品兼容HP惠普产品编号：AS615AA，484155-001图片链接：http://h10025.www1.hp.com/ewfrf-JAVA/Doc/images/c02036145.jpg

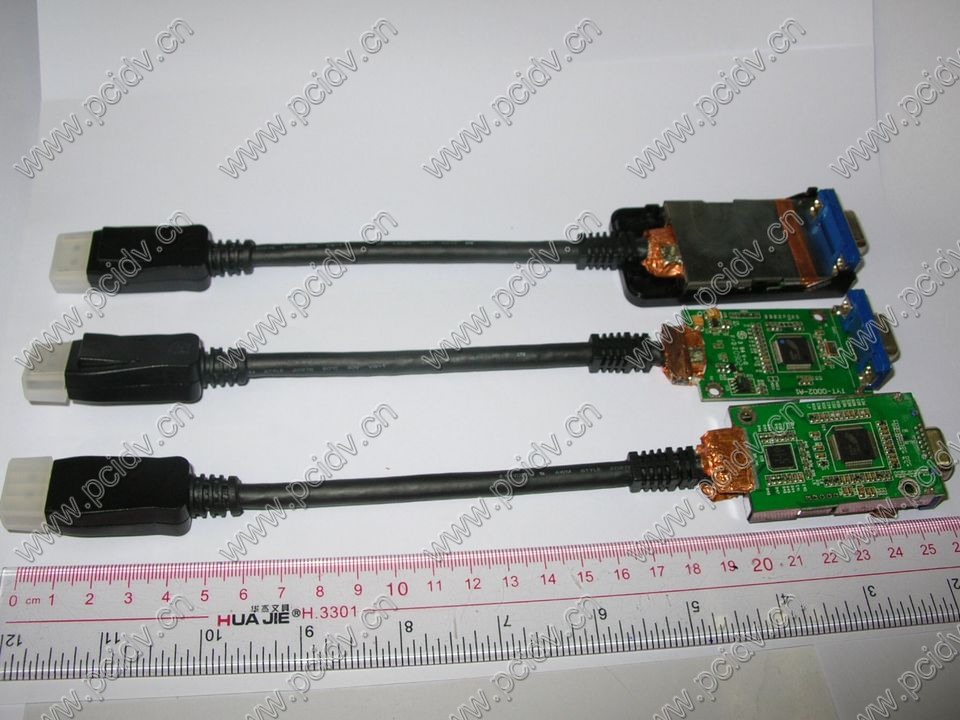

DP转VGA产品按芯片分为IC在DP端，或芯片IC在VGA/DVI/HDMI端

DP转VGA产品按模具分为装配式和成型式2种

使用于ATI显卡Eyefinity三屏显示专用线HD5870,5770,5750,5670,5550,5450,5570

           Ati firepro v3750,v5700,v7750,v8700,v8750，firepro 2260

           ati radeon HD5770,HD 5750,HD 5850,HD 5870 Eyefinity,HD 5970,hd 5950

           nvidia quadro nvs 295, nvs 420,nvs 450,nvs160m

           nvidia quadro fx 580,fx 1800,fx 3800,fx 4800,fx 5800.fx370m,fx770m，quadro 3100m

           mac pro geforce  gt 120 ,gtx 280

           matrox m9148,m9138,m9188,m9128,triphead2go dp edtion
           Intel GMA X4500,Intel GL40,q43,q45

           惠普HP probook 5310m (VT214PA),EliteBook 8440p,8540w,2540p,probook 6540b,6440b

                  hp t5740,t5745,compaq 8000,8080 elite;multiseat ms6000,z200,
           apple苹果MACbook pro,macbook air

           联想昭阳K46A,ThinkPad T500

{常见品牌笔记本电脑与投影仪图像切换双屏显示模式功能快捷键}

IBM FN+F7：屏幕切换(只有在有外接的显示器时有用)
联想Leovo FN+F3：显示器切换
华硕ASUS FN＋F10：切换显示器
夏普SHARP FN+F3：显示器切换(FN+F5)
戴尔Dell FN+F8：切换显示器
三星SAMSUNG FN+F4：切换显示器(P25为：FN+F7)
惠普HP FN+F4:切换显示器
东芝TOSHIBA FN+F5:切换显示器
NEC FN+F3:切换显示器

【名词DisplayPort重点描述】带宽就高达10.8Gb/s,DisplayPort可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色10/12bit)的色深，充足的带宽保证了今后大尺寸显示设备对更高分辨率的需求。DisplayPort也允许音频与视频信号共用一条线缆传输，支持多种高质量数字音频。但比HDMI更先进的是，DisplayPort在一条线缆上还可实现更多的功能。在四条主传输通道之外，DisplayPort还提供了一条功能强大的辅助通道。该辅助通道的传输带宽为1Mbps，最高延迟仅为500μs，可以直接作为语音、视频等低带宽数据的传输通道，另外也可用于无延迟的游戏控制。可见，DisplayPort可以实现对周边设备最大程度的整合与控制】

【相关介绍】DisplayPort技术是在2004年由VESA组织的部分成员企业ATI、nVIDIA、Genesis、Philips、 Samsung、Dell、HP、Molex和Tyco等公司负责开发的；2005年8月,DisplayPort草案制定完成，并且由VESA接手做最 终修订。2005年12月，VESA专门到日本、韩国和中国台湾地区展示了DisplayPort技术,目的在于推动亚洲的主要IT企业接受该标准。 DisplayPort的目标是成为PC、电视机、DVD录像机等多种产品均能通用的接口。VESA于1989年成立，主要业务是开发和推广视频接口技术 标准，属于非营利性国际组织，现有成员企业120多个。

DisplayPort的重大优点在于它不仅是设备与设备之间的接口，还可以成为设备内部的板卡接口，甚至是芯片与芯片之间的数据接口。也就是 说，DisplayPort不仅考虑设备与外挂显示器之间的连接，而且对设备内置的显示器与影像电路之间的连接也将统一规范。DisplayPort支持 的内部连接应用包括：笔记本电脑内部主机与LCD显示屏之间的连接；LCD显示器内部电路之间的连接；外部显示连接则更为广泛，任何一台可以输出影像内容 的设备，例如台式PC、机顶盒、DVD播放机或游戏机，都可以通过该接口与LCD等平板显示器或CRT显示器进行连接。

DisplayPort新规范定义了4条线缆，不仅可以传递高质量的数字视频信号，还可以同时传递高品质的数字音频，最高数据传输带宽可以达到10.8Gbps。

DisplayPort无缝支持多个视频内容流的传输，例如画中画(PIP)功能。DisplayPort可以大幅减少所需的连接线数量，只需 一对线就可支持高达SXGA+(1400×1050)的分辨率，两对线就能支持30帧/s、1920×1200分辨率的视频画面传输，还可以取代LVDS (液晶面板与驱动电路之间的主流接口)。DisplayPort采用模块式的分层架构，随着技术的发展，其性能也将随之上升。目前计划的只是第一代的 DisplayPort，而将于2008~2009年推出的第二代DisplayPort，其带宽还会加倍。另外，DisplayPort可在保护节目版 权的前提下传输视频信号与音频信号，采用AES(Advanced Encryption Standard，高级加密标准)技术将成为DisplayPort的竞争优势之一。

DisplayPort的应用将从PC领域开始，因为VESA在PC显示器领域具有权威影响。2006年采用DisplayPort技术的 LCD控制器芯片、面板定时控制器(TCON)、数字电视芯片、后端图像处理芯片和输入扩展芯片将陆续上市。DisplayPort市场推广最大的困难 是，它不能与LVDS、DVI和HDMI兼容，因此它的推动者必须设法说服显示器面板制造商、板卡厂商及其OEM厂商们接受它。VESA负责人认为只要解 决好成本和专利授权费用问题，DisplayPort就能获得市场的广泛接受。有关人士明确表示：“总有一天，DisplayPort新标准会取代 DVI。”

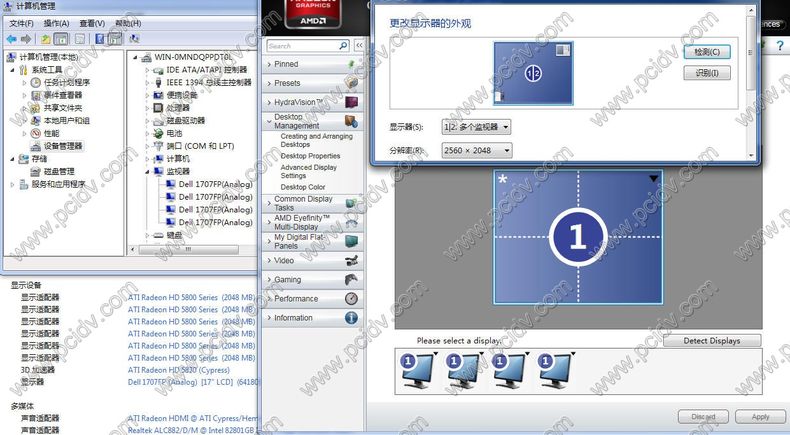

应用于AMD 宽域eyefinity多屏显示技术：

•使用 3 个或以上显示器，必须使用 Windows 7 操作系统。

•在 Windows XP 操作系统中，只能支持2个显示器。

•最多支持 2 个HDMI输出。 必须使用经AMD认证或我公司所配的主动式DP转接线。

意法半导体推出业内首款单片DisplayPort转VGA芯片【stdp3100】，媲美谱瑞parade PS8121E

Parade Technologies公司PS8121E产品增强的电缆适配器：PS8121E将双模信源设备的DisplayPort连接器转换为数字音接口（DVI^TM）或高清晰度多媒体接口（HDMI^TM）连接器，以用于个人计算系统或其他新兴数字器件的应用。 PS812E可以配置为DisplayPort源中继器或HDMI/DVI信源电平转换器。可使用一个插脚或本机控制器12C来设置不同电平的接收均衡，以补偿不同的PCB走线损失。当配置为DisplayPort中继器时，PS8121E可自动适应链路修整命令，以调节预增强的电平和/或通过DisplayPort AUX通道输出漂移电平
