冶天 VHDCI 7812D 多屏拼接12屏电视墙显卡规格参数（中文说明）
|
型号 Model |
冶天? VHDCI 7812D |
|
核心频率 Core / Mem Clock |
800Mhz / 1100Mhz |
|
介面 Mainboard Bus |
PCIe 3.0 x16 |
|
流处理器数量 Shaders |
640 /512 SP |
|
记忆体 Memory capacity |
2GB 4GB GDDR5 |
|
记忆体位宽 Memory width |
128 bit |
|
输出接口 connector |
|
| DVI/HDMI解像度 Max.resolution |
@60Hz 1920*1200,1920*1080,1856*1392,1800*1440,1792*1344,1776*1000,
1680*1050,1600*1200,1600*900,1440*900,1366*768,1360*7681280*1024,
1280*960,1280*800,1280*768,1280*720(HDTV),1024*768 |
|
OpenGL |
4.4 |
|
同时支援显示器数量support monitors |
12屏拼接 |
| 一机多卡级联 cascade in 1 PC |
支持 |
|
Eyefinity 宽域技术1 |
eyefinity 2.0 |
| 视频加速 DirectCompute Support |
directshow directdraw |
|
最大耗电量TDP / W |
70 W |
|

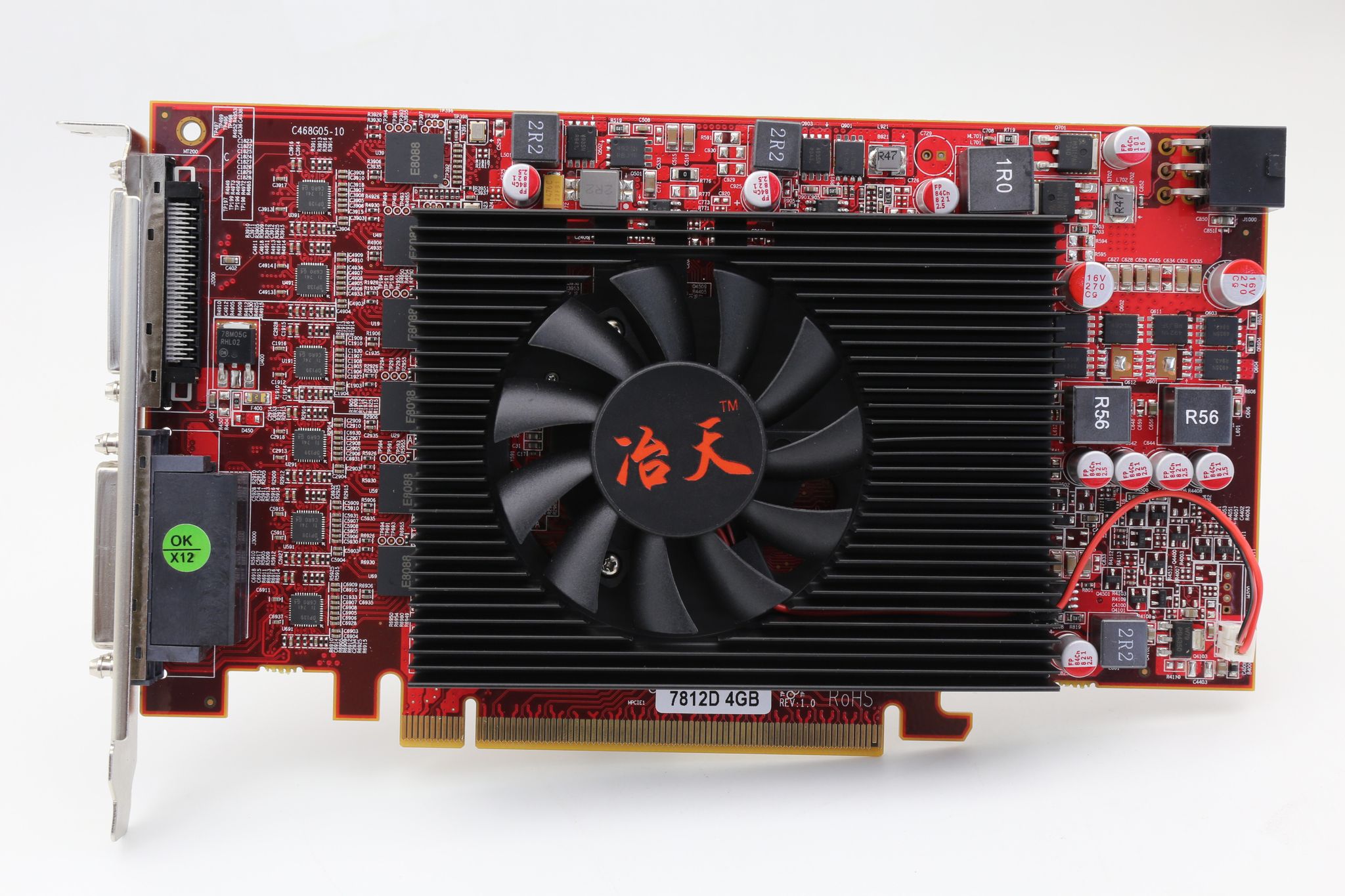

附加供电接口 add connector |
null |
|
建议使用电源 suggest Power |
650W |
|
尺寸 size |
19.4*10.7*2 新(厘米CM)单插槽 4U，全高，全长 |
|
OS 支援 system |
Windows Vista?，Windows?7 8或Linux?（32位或64位） |
|
系统需求 system require |
一根PCIe? x16; 3.0 或兼容 PCIe? x16 插槽
2G系统内存
光碟机作安装驱动程式之用
450W或更大的电源微软?的Windows Vista?，Windows?7或Linux?（32位或64位） |
|
电视墙模式 TV Wall mode |
逻辑屏：2*1;1*2;3*1;1*3;4*1;1*4;2*2;5*1;1*5;3*2;2*3;6*1;1*6;7*1
物理屏：4*1;2*2;6*1;2*3;8*1;2*4;4*2;3*3;10*1;5*2;2*5;6*2;4*3;12*1;2*6;7*1（7屏显卡） |
|
拼接墙分辨率
combine resolution |
12屏4列3行：(1920*4) x (1080*3)=7680 x 3240
12屏6列*2行：(1920*6) x (1080*2)=11520 x 2160
12屏2列*6行：(1920*2) x (1080*6)=3840 x 6480
12屏12列*1行：(1280*12) x (1024*1)=15360 x 1080
12屏12*1：(1280*12) x (1024*1)=15360 x 1080
11屏11列1行：(1280*11) x (720*1)=14080 x 720
10屏10列1行：(1280*10) x (1080*1)=12800 x 1080
10屏2列5行：(1920*2) x (1080*5)=3840 x 5400
10屏2行5列旋转：(1080*5) x (1920*2)=5400x3840
10屏5列2行：(1920*5) x (1080*2)=9600 x 2160 10K*2K；
10屏2列5行旋转：(1080*2)x (1920*5)=2160 x 9600 X
9屏9列1行：(1920*9) x (1080*1)=17280 x 1080 X
9屏3*3：(1920*3) x (1080*3)=5760 x 3240 6K*3K；
9屏3行3列：(1080*3) x (1920*3)=3240 x 5760 ；X
9屏3*3：(1280*3) x (720*3)=3840 x 2160 ；new
8屏4列2行：(1920*4) x (1080*2)=7680 x 2160
8屏8列1行：(1920*8) x (1080*1)=15360 x 1080
8屏2列4行：(1920*2) x (1080*4)=3840 x 4320
7屏7列1行：（1920*7）x (1080*1)=13440 x 1080 |
多屏拼接点对点显示高清大数据监控分析图饼图柱形图

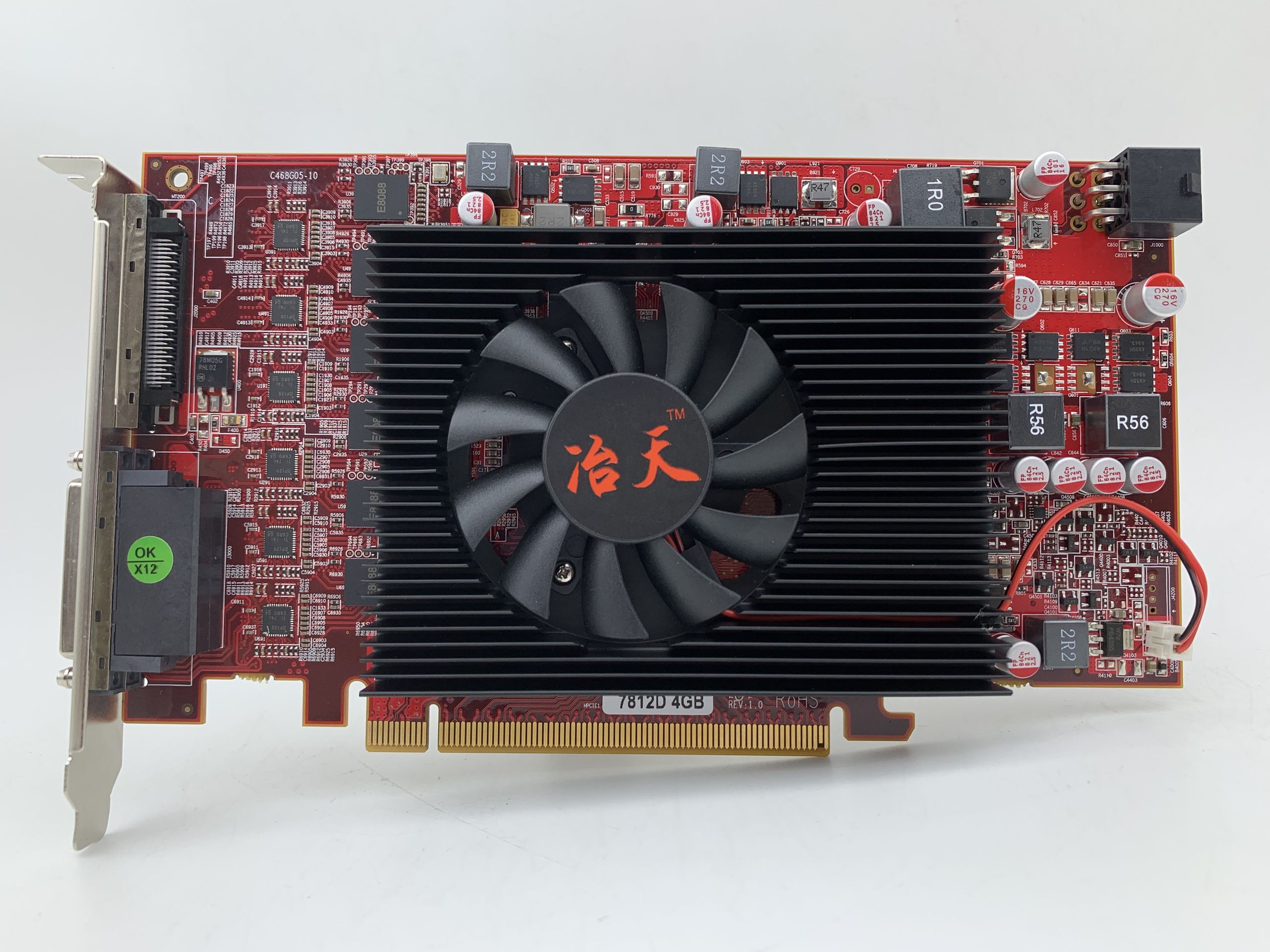

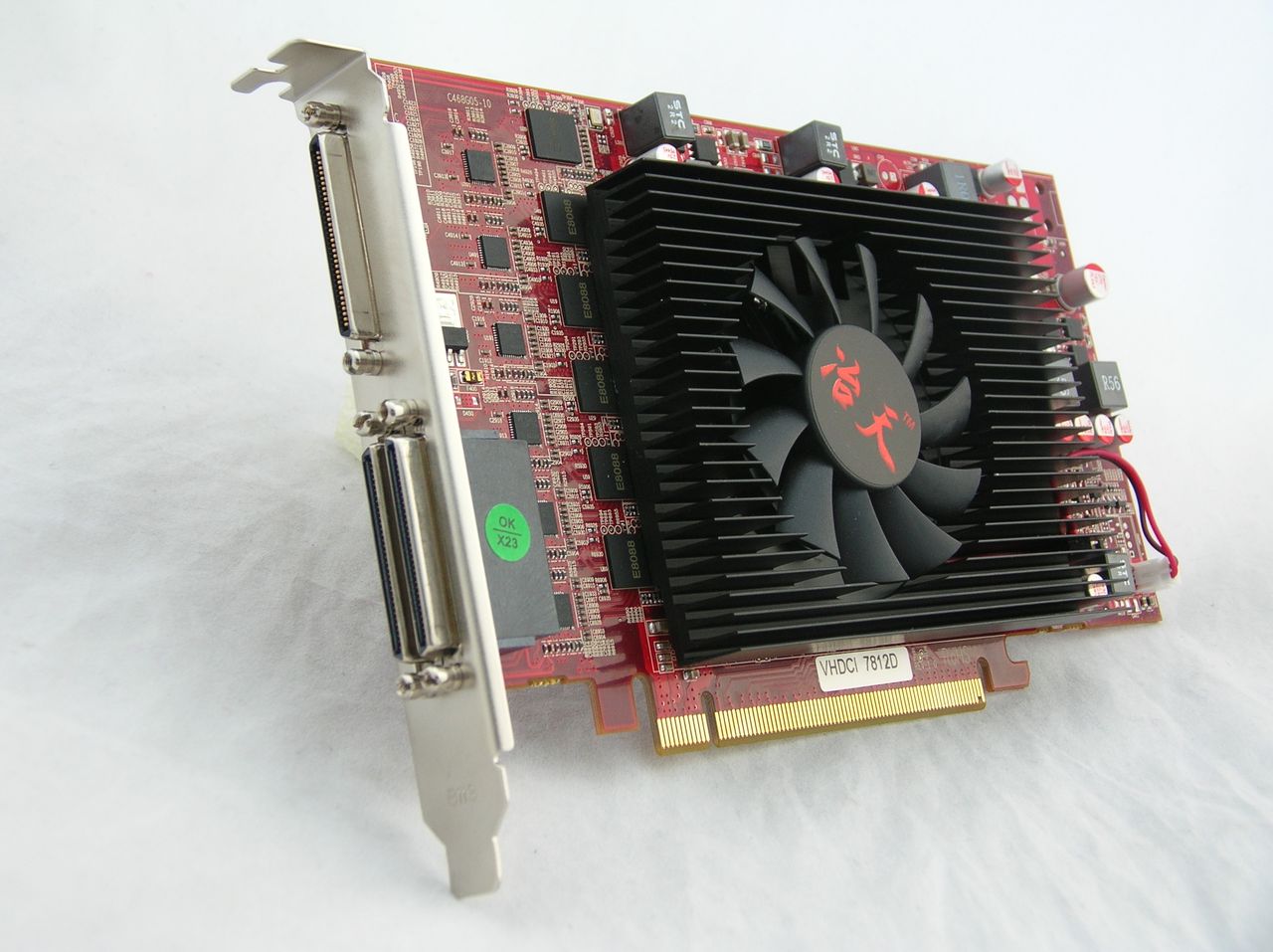

冶天3路VHDCI 7812D多屏拼接12屏幕显卡eyefinity跨屏跨卡拼接液晶墙(重点是3行4列点对点拼接墙)（注：VHDCI系列7屏以上显卡主要用于拼接墙系统使用，若需要多屏扩展分屏显示模式，请详询客服）
1.VHDCI 7812D发布前，还没有一款可以做到单卡12屏，单屏1920*1080,4*3拼接电视视频墙的产品
2.EDID寄存+锁定，多屏拼接模式不掉屏，不串屏：带电状态下，无论是线松动了，还是热插拔，断显示器电源，都不会影响拼接模式的实效；而市面上其他采用AMD芯片的显卡，只要存在上述情形之一，就会出现如下现象：

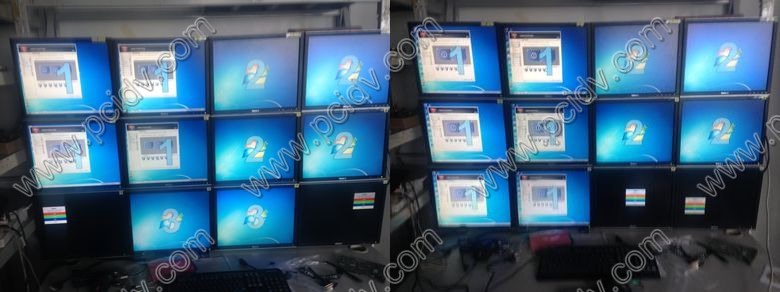

（一）掉屏：无信号屏幕变黑无显示，拼接墙模式变多个屏幕复制模式，分辨率降低到单显示器分辨率1920，显示内容全变；
（二）串屏：无信号屏幕变黑无显示，当前黑屏原来显示内容窗口，随机串跑到其他屏幕上显示，影响其他的正常显示

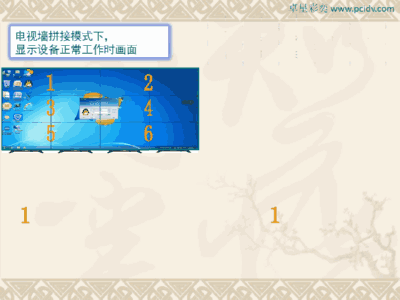

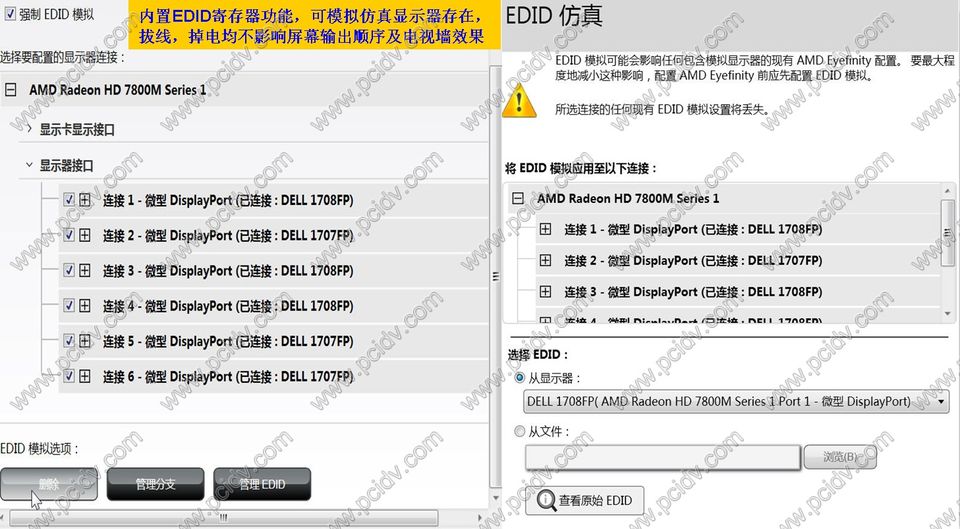

EDID寄存使拼接电视墙简单化,模拟显示器EDID仿真功能演示视频：再也不需要记复杂的线序了，只要线和屏幕都接满后，再像做拼图游戏一样，即插即拔，将桌面拼成一个完整大图就好了。
3.VHDCI 7812D相对于VHDCI 7712D增加了4*3（三行四列），12*1（一行12列水平拉伸跨屏拼接）的液晶拼接模式
4.接12路HDMI可以输出6组独立音频。
VHDCI 7812D单卡12屏显卡，10屏显卡，8屏显卡，7屏显卡，单屏1920*1080P，点对点输出分辨率倍增（12屏拼接成一个完整大桌面，任务栏视频unity3d跨屏显示)，，专攻数字显示牌与数字墙市场，兼具美貌与智慧（全球首款），超高清与速度（8K*3K，低功耗高清解码性能).
第一款板载硬件集成EDID寄存器的显卡，通过EDID模拟显示器仿真屏幕存在，实现了多屏拼接大屏幕掉电/拔信号线，其他输出不影响；分屏显示不同窗口，屏幕顺序不乱，程序窗口不跑不串。

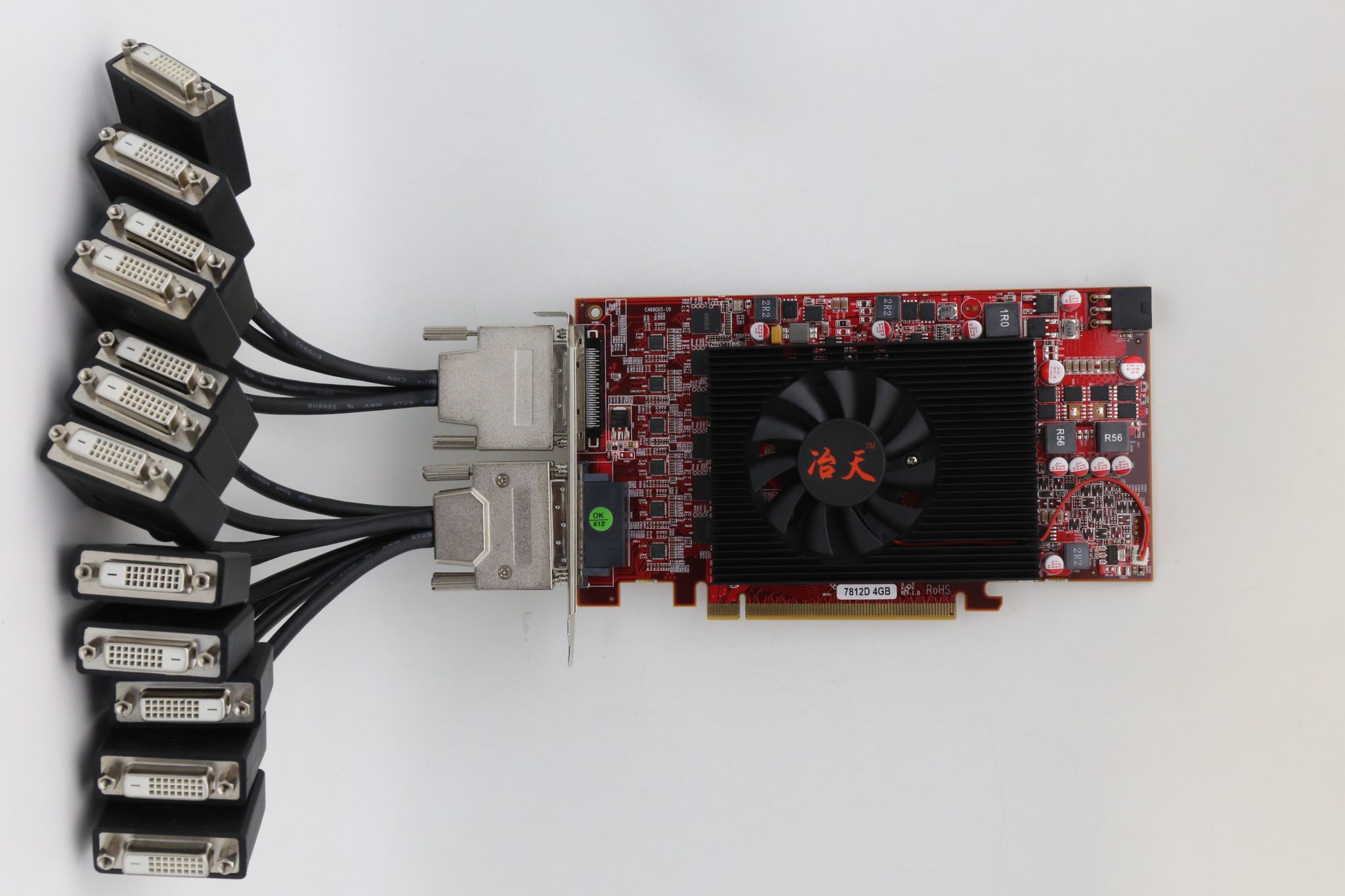

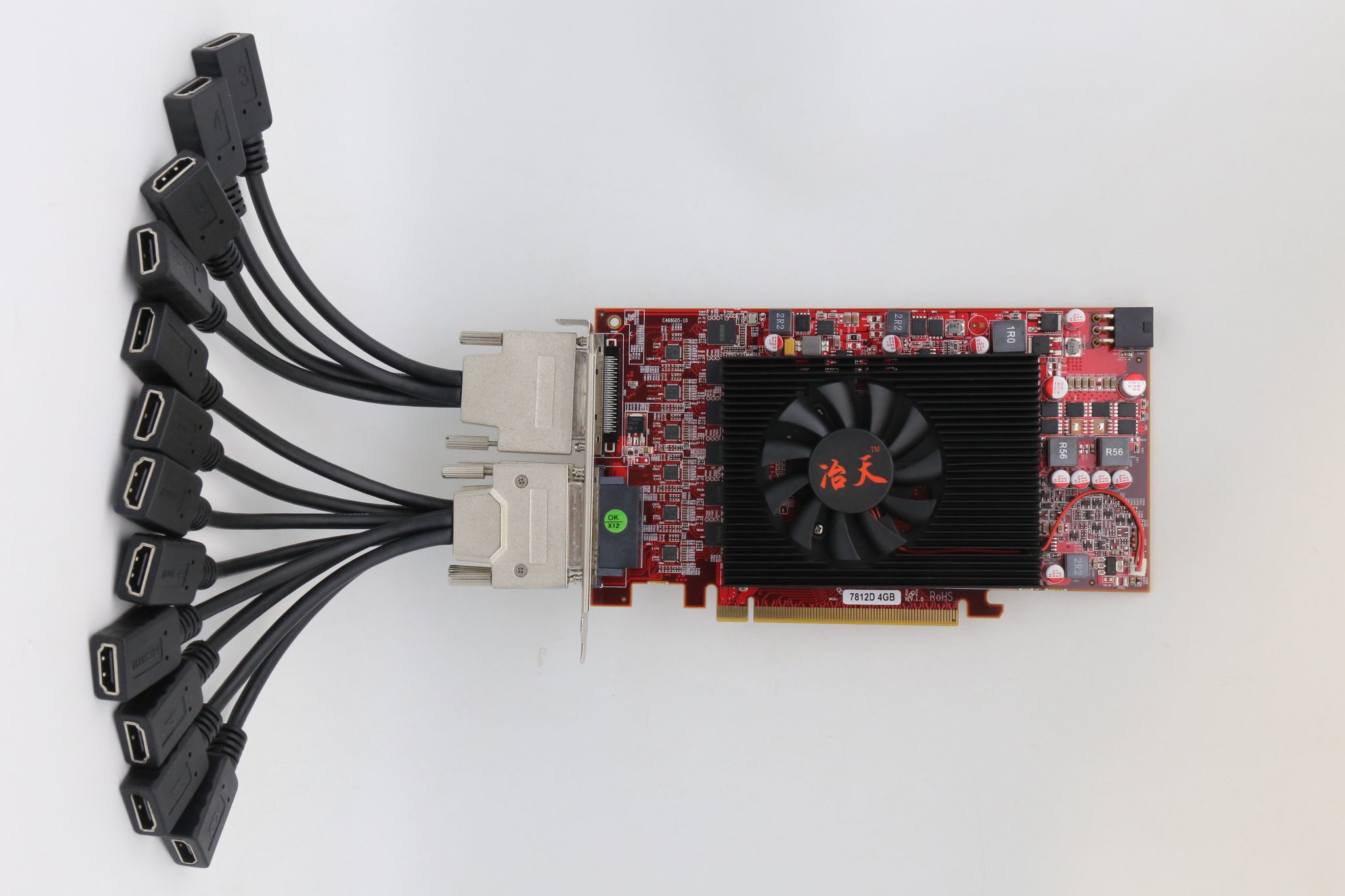

第一款直接板载12个HDMI 12路DVI显示(每个HDMI/DVI均可以FULL HD 1920*1080显示)，并可以分屏输出专业级显示卡。
**采用12路HDMI或12路DVI构成12屏显示（6个逻辑屏，12个物理屏） , 12路HDMI，,12路DVI板载输出无需转接。
采用AMD 南岛核心GCN架构的专业级显示卡。
**采用28nm GCN 架构 , PCI-E 3.0标准，2GB GDDR5 超大显存
采用28纳米工艺技术的专业级显示卡。
**单槽半长板型，最大90W功耗无须外接电源。**AMD ZeroCore Power 和PowerTune 技术有效降低GPU的功耗，让空闲的GPU直至关闭状态
完全针对多屏幕电视墙拼接市场的一机7屏拼接/8屏/9屏/10屏/12屏输出专业级显卡。
**单卡提供最高一机12屏幕连接，也可以实现一机7屏，一机8屏拼接，双卡支持24台1080P屏幕拼接（软件支持）。**UVD 3.0 标准支持2路HD视频同时硬解码；**支持3D/2D/视频加速，支撑各种丰富的大屏幕应用

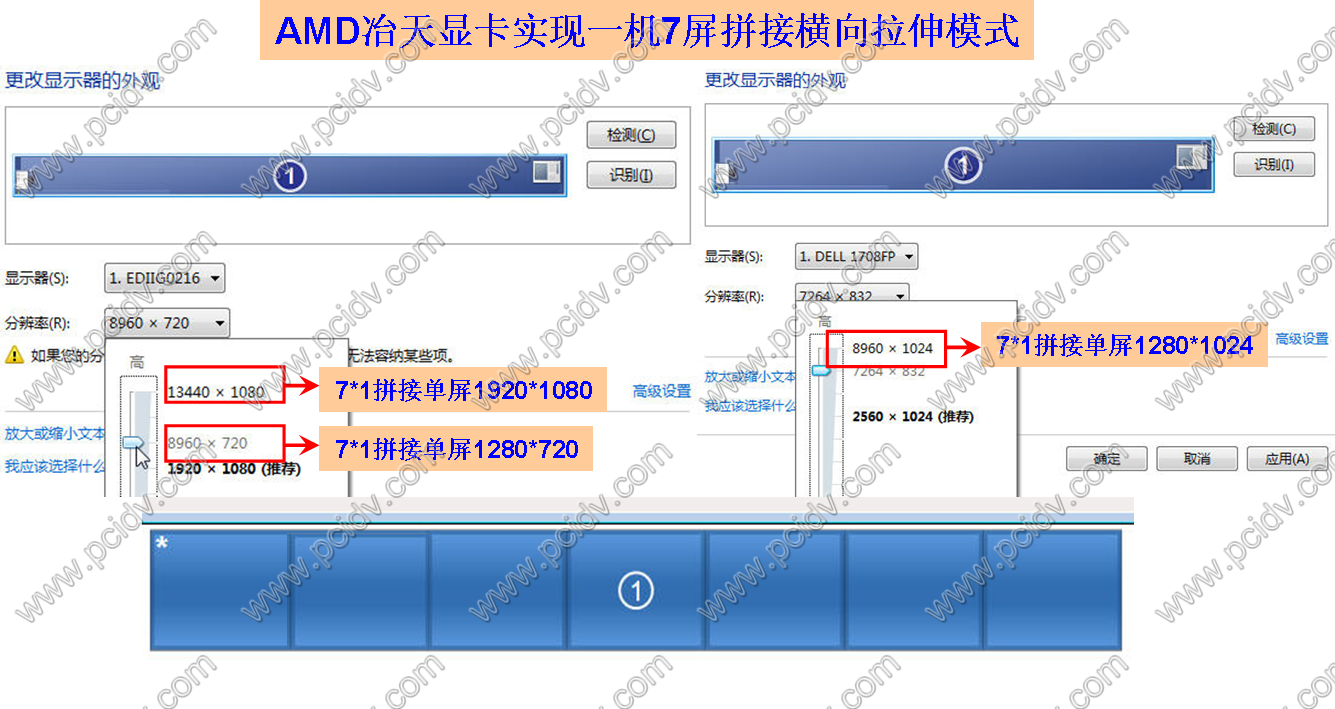

实测冶天VHDCI 7812D 7*1水平拉伸跨屏拼接（一行10列12列）全景模式桌面高分辨率地图显示效果图（猛击可见高清大图，有图有真相）

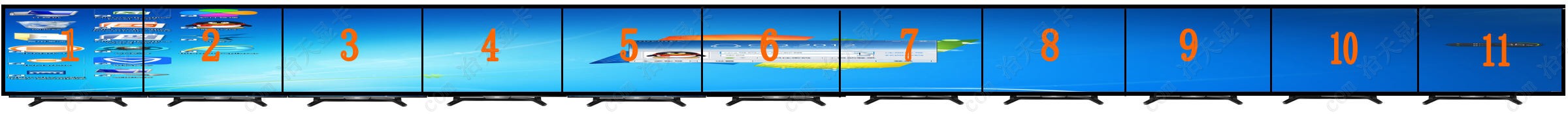

支持水平方向11屏拼接
支持Overlap边缘重叠的专业显示卡。
**每个逻辑屏之间支持Overlap 边缘重叠，水平4像素微调，重叠区域0-50%;垂直2像素微调，重叠区域0-50%。**另支持边框补偿，支持水平与垂直方向，特别适用LCD显示器拼接。
支持Eyefinity 宽域2.0 技术的专业显示卡。
**支持Eyefinity 宽域2.0,能实现windows任务条、对话窗口重新定位。提供更丰富的Eyefinity宽域分辨率选项，支持M*N 任意垂直与旋转的屏幕组态。
总分辨率支持1080P*12,12K*2K的专业显示卡
**单一GPU 12个HDMI或12个DVI输出，输出严格同步、色彩一致，最大分辨率12Kx2K
采用PCI-Express 3.0 接口标准的专业显示卡
12K*2K多屏点对点显示，超高清晰度12屏输出方案：长期走势一目了然
8K*3K超高清3行4列12屏拼接点对点大屏3D视频电视墙，单屏1920*1080，总分辨率7680 x 3240
更多设置请电询：

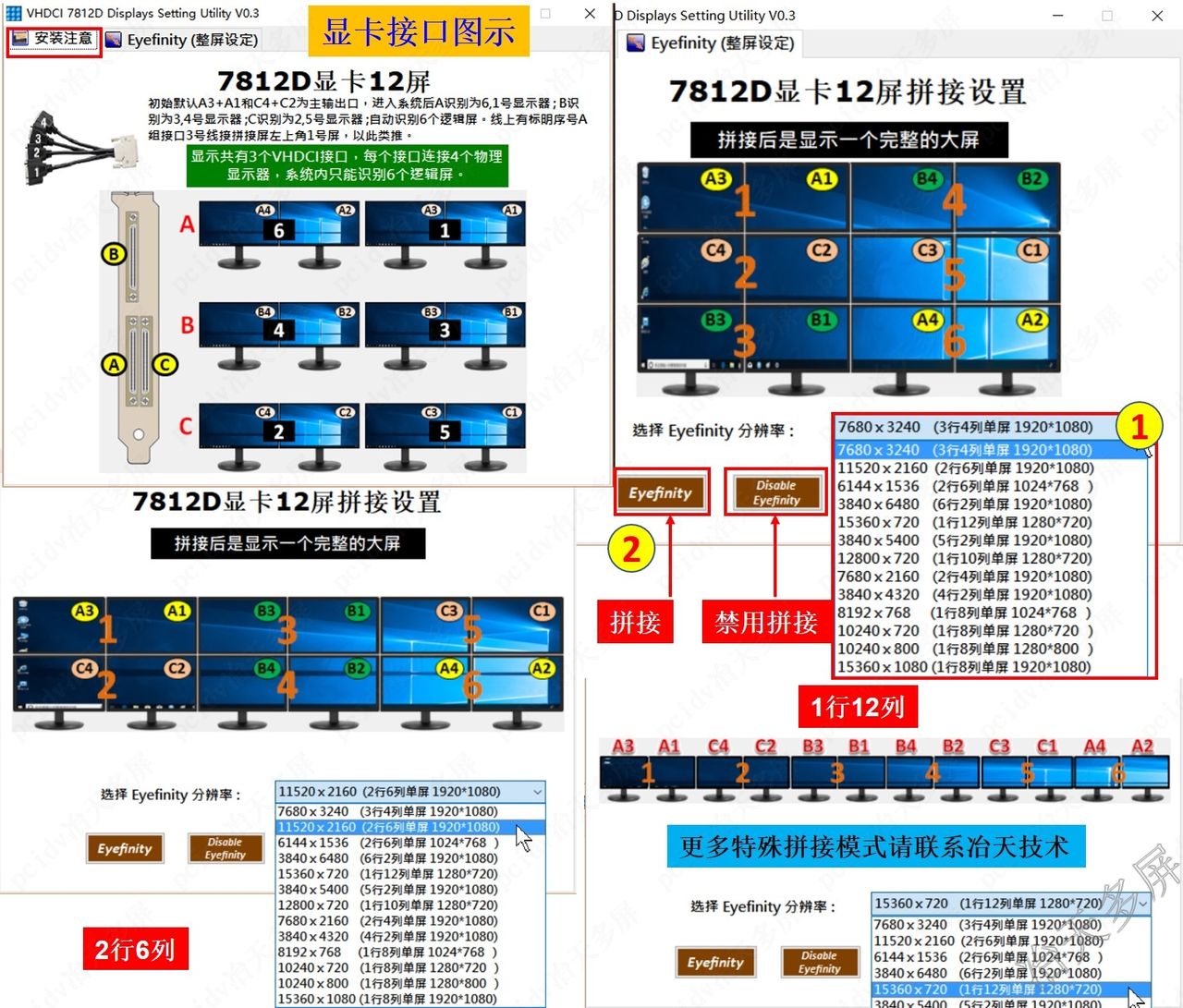

冶天7812D设置一机12屏显卡多屏拼接软件一步到位，简化eyefinity配置繁琐程序

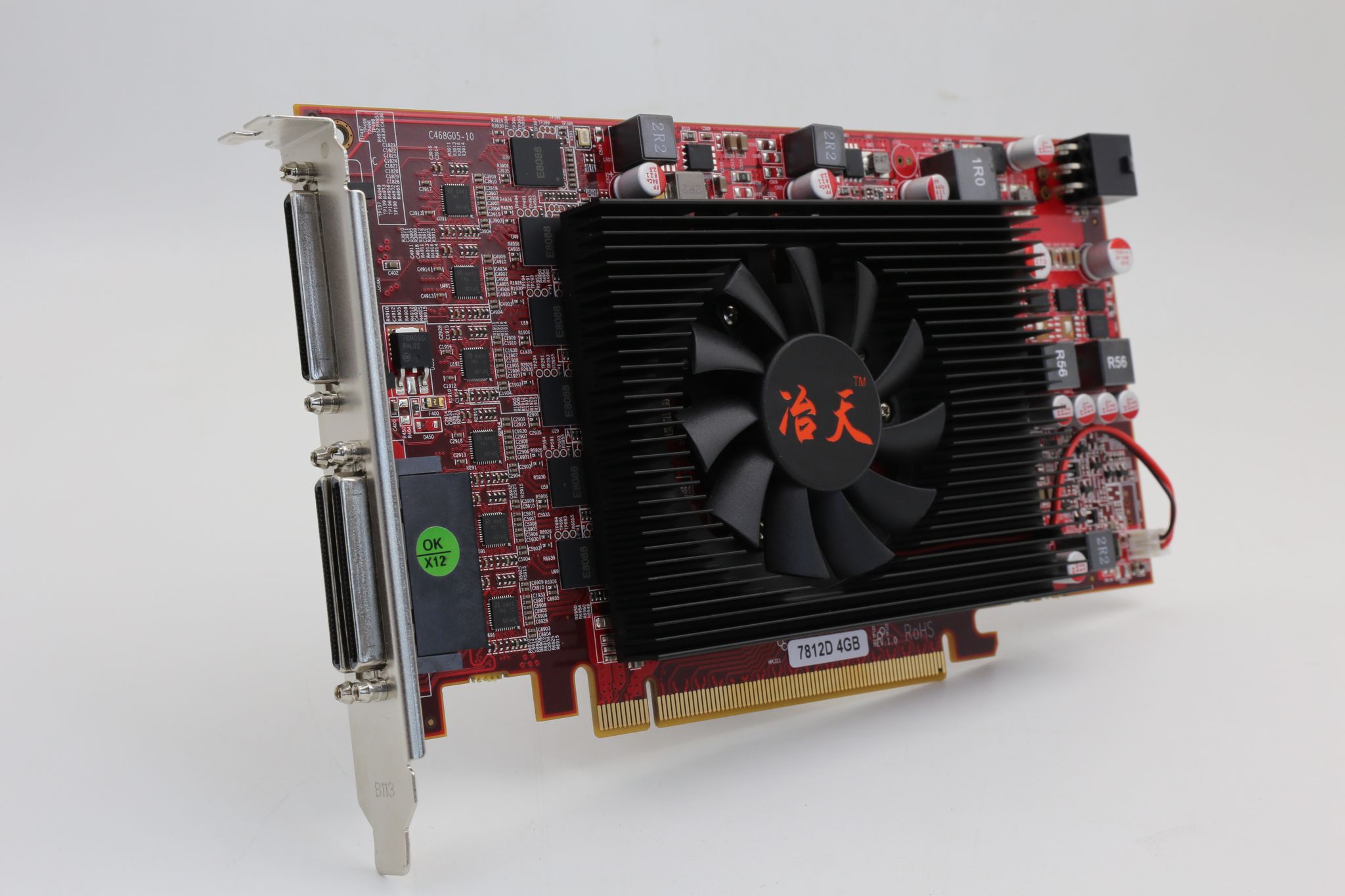

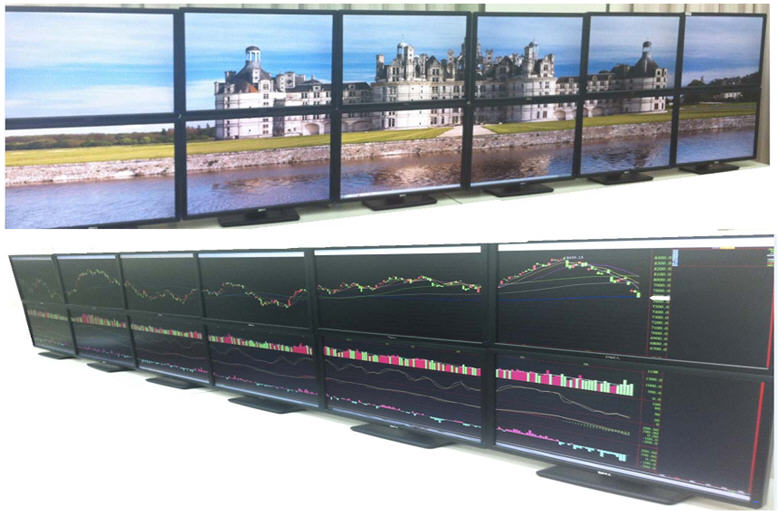

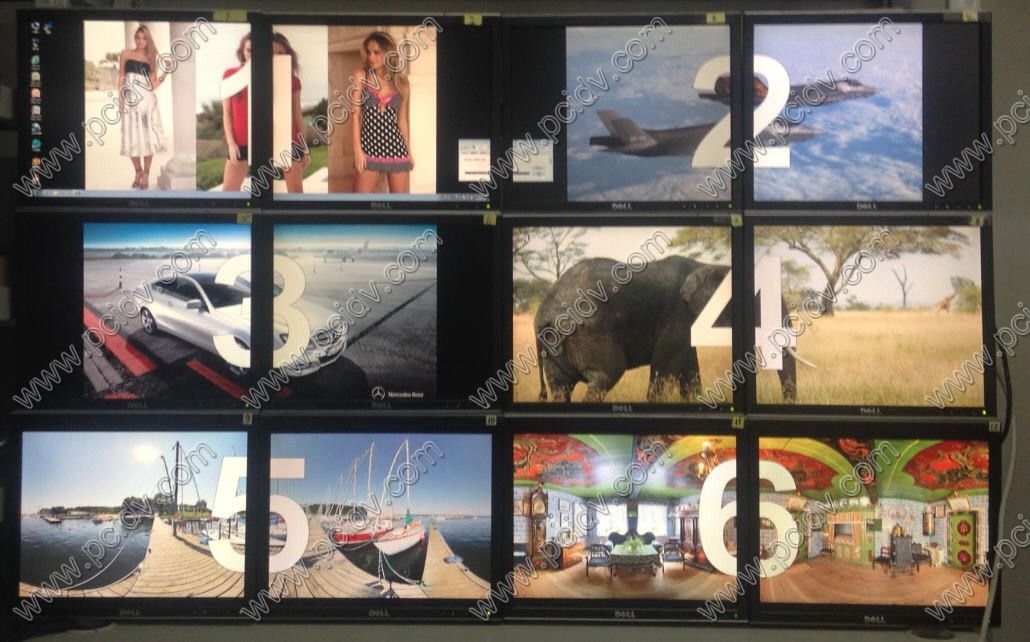

VHDCI 7812D多屏卡多屏显示效果实拍

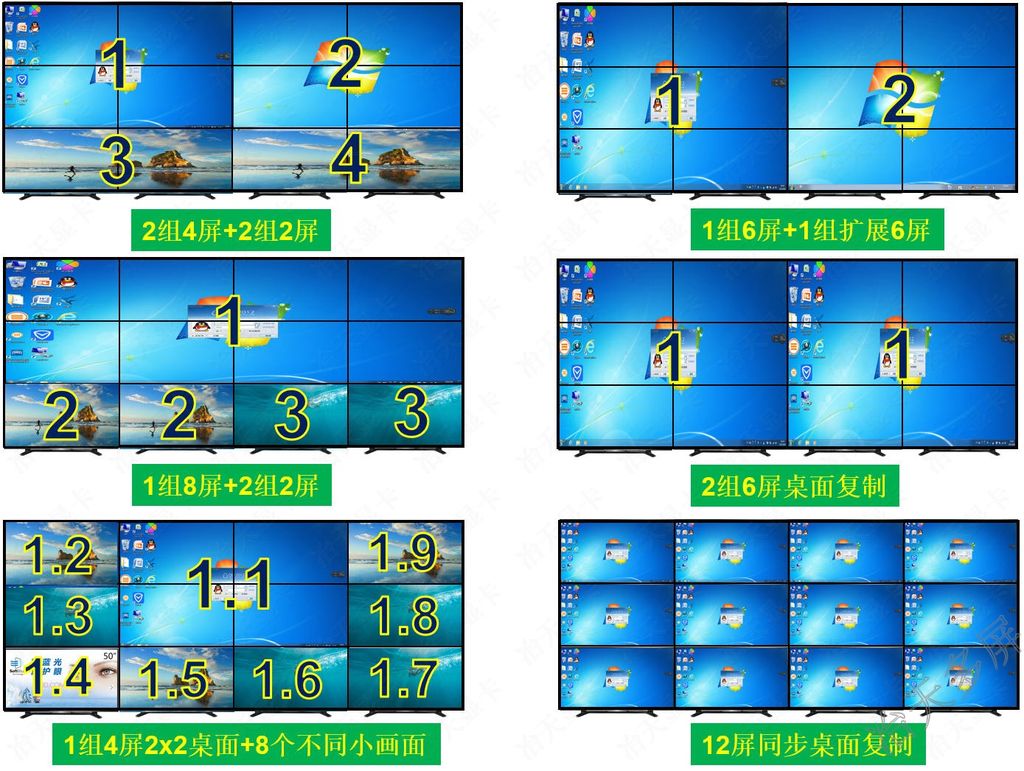

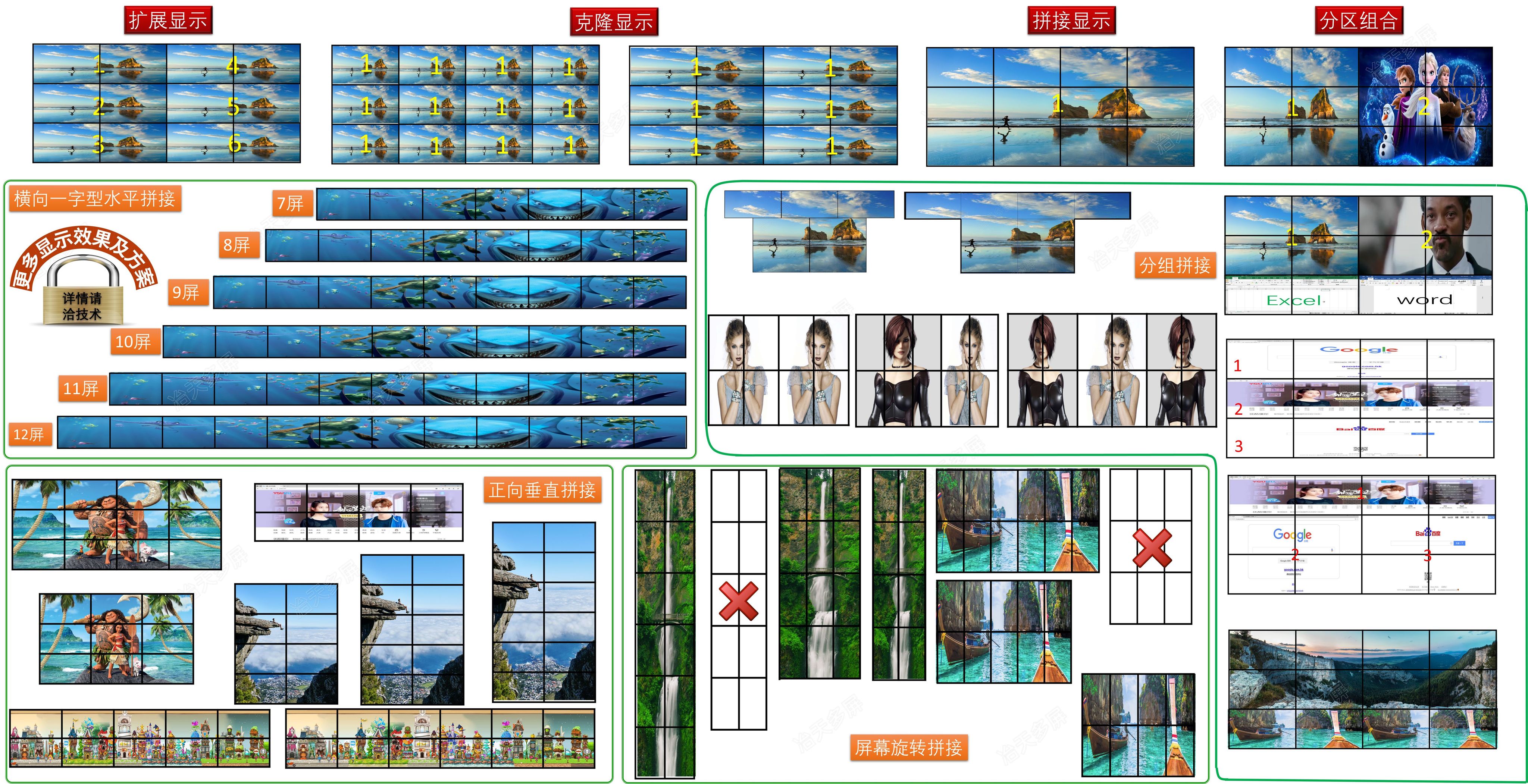

VHDCI 7812D 多屏拼接显卡硬件实测参数及拼接屏组合模式
VHDCI 7812D 12屏拼接大屏3行4列电视墙，显卡接口对应屏幕顺序接线图
VHDCI 7812D 12屏拼接大屏2行6列电视墙，显卡接口对应屏幕顺序接线图
大屏幕旋转90度拼接显示器接线顺序

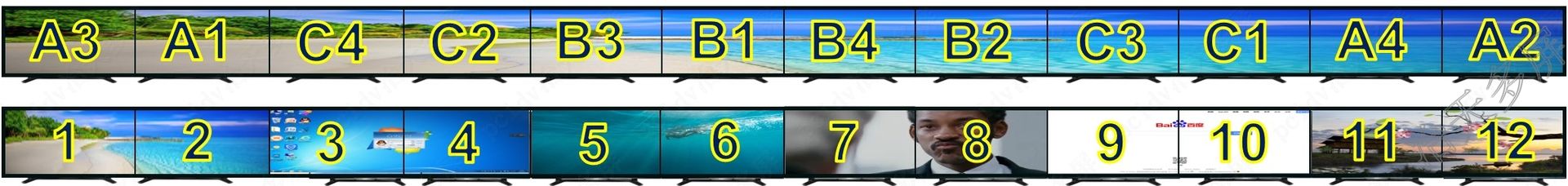

一字型大水平模式接线顺序

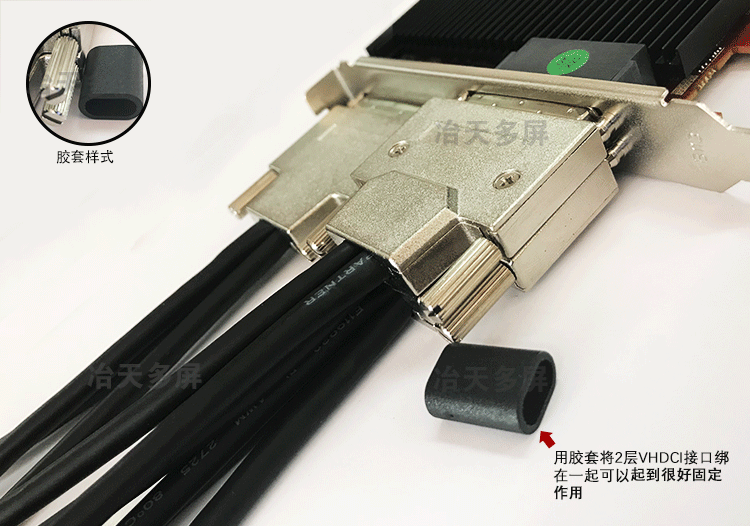

为了增加接口的牢固性，这个小配件不要忘记固定一下
显卡适配机箱的选择：
超级一机多屏电脑主机：视频会议，数字标牌，远程教育，KTV夜总会应用
多屏时代，效率时代，财富时代，时不我待
|
